[ EKS ] EFS - (PV,PVC,POD) 설치

개요
kubernetes에서 EFS 볼륨을 사용하는 이유

POD가 올라가는 WorkerNode의 가용영역이 다르기 때문에 어디에 올라가든 상관없은 EFS 볼륨을 사용한다.
(EBS볼륨은 하나의 가용영역에서만 사용 가능하기 때문에, 다른 가용영역의 WokerNode에 올라가면 EBS볼륨을 불러 올 수 없다.)





[ EFS 연결 방식 ]

• static Provisioning 방식
  • 서버관리자가 볼륨(EBS, EFS)를 미리 생생해 놓고, PV(Persistent Volume) 리소스와 수동으로 연결을 한다.
  • PVC(persistent Volume Claim)가 POD와 PV를 연결을 해준다.



• dynamic Provisioning 방식 (EFS)
  • 서버관리자가 볼륨(EFS)과 미리 생성한다.
  • POD에서 사용할 볼륨을 요청하면, PVC(persistent Volume Claim)가 PV를 생성해서 EFS와 연결하고, POD와 PV를 연결을 해준다.



• volumeclaimtemplates 방식
  • Statefulset에서 “volumeClaimTemplates” 옵션을 사용해서 PVC, PV를 자동으로 생성해서 POD에 연결해준다.
• volumeclaimtemplates 규칙
  • volumeClaimTemplates으로 생성한 PVC 이름 규칙
    • “volumeClaimTemplates-name”-”statefulset-name”-”replica-index”
    • ex) data-pvc-app-temp-0
      • volumeClaimTemplates-name : data-pvc
      • statefulset-name : app-temp
  • volumeClaimTemplates은 StatefulSet에서만 가능하다.







---

1. static provisioning 방식

1. EFS 볼륨 생성



• EFS 파일 시스템 생성

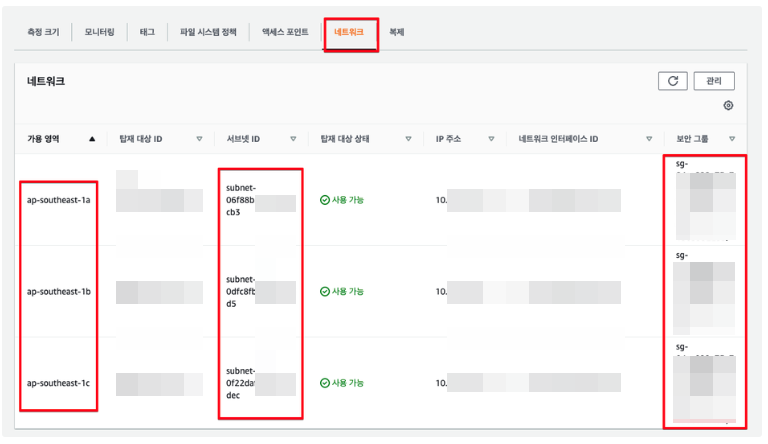

• EFS 네트워크 설정
  • 가용 영역은 WorkerNode ASG(EC2)와 동일하게 셋팅
  • Subnet은 WorkerNode가 올라가는 private subnet으로 설정
  • 보안그룹은 WorkerNode에서 접근 할 수 있도록 EKS cluster SG 설정







2. PV 생성

• pv, pvc, sotrageclass yaml 양식 다운로드

git clone https://github.com/kubernetes-sigs/aws-efs-csi-driver.git
cd aws-efs-csi-driver/examples/kubernetes/multiple_pods/specs





• PV 생성하기

# EFS ID 수정 (fs-xxx)
# EFS ID 확인 명령어
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text

vi pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: efs-pv
spec:
  capacity:
    storage: 1Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: efs-sc
  csi:
    driver: efs.csi.aws.com
    volumeHandle: fs-xxx





• PVC 생성하기

vi claim.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: efs-claim
  namespace: dw              # 배포할 namespace 지정
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: efs-sc
  resources:
    requests:
      storage: 1Gi





• PV, PVC, storageclass 배포하기

kubectl apply -f pv.yaml
kubectl apply -f claim.yaml
kubectl apply -f storageclass.yaml

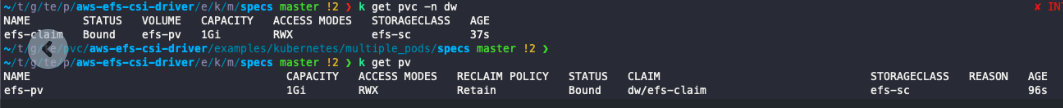

• PV, PVC 배포 상태 확인

kubectl get pvc
kubectl get pv







3. POD 배포

vi nginx-efs.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-test-efs
  namespace: dw
spec:
  selector:
    matchLabels:
      app: nginx-test-efs
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx-test-efs
    spec:
      containers:
      - name: nginx-test
        image: xxx.dkr.ecr.ap-southeast-1.amazonaws.com/nginx-dw:1.0
        ports:
        - containerPort: 80
        volumeMounts:
        - name: ebs-volume
          mountPath: /data
      volumes:
      - name: ebs-volume
        persistentVolumeClaim:
          claimName: efs-claim
      nodeSelector:
        nodegroup-name: infra-ng

kubectl apply -f pod1.yaml -n dw
kubectl apply -f pod2.yaml -n dw
kubectl apply -f nginx-efs.yaml -n dw





• EFS 볼륨에 데이터가 쌓이는지 확인

# EFS 볼륨 데이터 읽기/쓰기 테스트
kubectl exec pod/app1 -n dw -it -- tail /data/out1.txt -f

# app2 pod에서도 EFS 볼륨 공유이 공유되는지 확인
kubectl exec pod/app2 -n dw -it -- tail /data/out1.txt -f

# pod 삭제시 가용영역과 상관없이 다른 WorkerNode으로 배포되는지 확인





---

2. dynamic provisioning 방식



1. EFS 볼륨 생성

• Static와 동일한 방법으로 EFS볼륨 생성



2. storageclass 배포

• storageclass yaml 양식 다운로드

curl -o storageclass.yaml https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml



• storageclass yaml 수정 및 배포

# EFS ID 수정 (fs-xxx)
# EFS ID 확인 명령어
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text

# storageclass에서 EFS ID 수정
vi storageclass.yaml

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: efs-sc-dynamic
provisioner: efs.csi.aws.com
parameters:
  provisioningMode: efs-ap
  fileSystemId: fs-xxx  # EFS ID 수정
  directoryPerms: "700"
  gidRangeStart: "1000" # optional
  gidRangeEnd: "2000" # optional
  basePath: "/dynamic_provisioning" # optional

# storageclass 배포
kubectl apply -f storageclass.yaml





3. PVC, POD 배포



• PVC, POD yaml 양식 다운로드



curl -o pod.yaml https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/pod.yaml



• PVC, POD 배포



kubectl apply -f pod.yaml -n dw



• 배포 확인
  • PVC가 “pvc-123xxx” 이름으로 PV를 생성해서 EFS와 연결

# pvc-123xxx 이름으로 PV를 생성함

k get pvc -ndw
NAME                STATUS   VOLUME      CAPACITY   ACCESS MODES   STORAGECLASS     AGE
efs-claim-dynamic   Bound    pvc-123xxx	   1Gi        RWX            efs-sc-dynamic   15s


k get pv/pvc-123xxx -ndw
NAME                 CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                  STORAGECLASS     REASON   AGE
pvc-123xxx 		1Gi        RWX            Delete           Bound    dw/efs-claim-dynamic   efs-sc-dynamic            53s





---

3. volumeClaimTemplates 방식







1. EFS 볼륨 생성

• Static와 동일한 방법으로 EFS볼륨 생성



2. storageclass 배포

• storageclass yaml 양식 다운로드

curl -o storageclass.yaml https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml





• storageclass yaml 수정 및 배포

# EFS ID 수정 (fs-xxx)
# EFS ID 확인 명령어
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text

# storageclass에서 EFS ID 수정
vi storageclass.yaml

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: efs-sc-dynamic
provisioner: efs.csi.aws.com
parameters:
  provisioningMode: efs-ap
  fileSystemId: fs-xxx
  directoryPerms: "700"
  gidRangeStart: "1000" # optional
  gidRangeEnd: "2000" # optional
  basePath: "/dynamic_provisioning" # optional

# storageclass 배포
kubectl apply -f storageclass.yaml





3. PVC, POD 배포



• PVC, POD yaml 양식 다운로드

curl -o pod.yaml https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/pod.yaml





• Statefulset yaml 생성 및 배포
  • volumeClaimTemplates 옵션에서 PVC 생성 정보를 넣는다.
  • volumeMounts 옵션에서 volumeClaimTemplates의 name을 지정한다.

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: app-temp
  namespace: dw
spec:
  replicas: 1
  selector:
    matchLabels:
      app.kubernetes.io/name: app-temp
  serviceName: app-temp
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-temp
      name: app-temp
    spec:
      containers:
      - name: app-temp
        image: centos
        command: ["/bin/sh"]
        args: ["-c", "while true; do echo $(date -u) >> /data/out; sleep 5; done"]
        volumeMounts:
        - name: data-pvc
          mountPath: /data
  volumeClaimTemplates:
    - metadata:
        name: data-pvc
      spec:
        accessModes:
          - "ReadWriteOnce"
        resources:
          requests:
            storage: "1Gi"
        storageClassName: efs-sc-dynamic

kubectl apply -f statefultset.yaml -n dw





• 배포 확인
  • PVC가 “pvc-123xxx” 이름으로 PV를 생성해서 EFS와 연결

k get pvc -ndw
NAME                  STATUS   VOLUME       CAPACITY   ACCESS MODES   STORAGECLASS     AGE
data-pvc-app-temp-0   Bound    pvc-123xxx   1Gi        RWO            efs-sc-dynamic   13m

k get pv/pvc-123xxx
NAME         CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS     REASON   AGE
pvc-123xxx   1Gi        RWO            Delete           Bound    dw/data-pvc-app-temp-0   efs-sc-dynamic            14m
