개요
ClusterAutoScaler 이란 ?
ClusterAutoScaler은 WorkerNode의 수를 조절하는 기능이다.
HPA가 POD의 Resource 사용량을 감지하다가 일정 값 이상을 사용하면 POD 개수를 늘려준다.
HPA가 POD를 계속 늘리다가 WorkerNode의 Resource가 부족해서 POD가 배포되지 않고 Pending 상태로 빠진다.
CA는 resource 부족으로 Pending 상태의 POD를 감지해서 WorkerNode를 증설해준다.
특이사항 : 같은 역할하는 오픈소스 Karpenter 참조.
[ 선행 작업 (Required) ]
- AWS Infra 구성
- EKS Cluster 설치
- IAM OIDC 생성
- ASG(WorkerNode)에 Tag Add 필수
- TAG Key : https://k8s.io/cluster-autoscaler/enabled
- TAG Value : true
- EKS APP 구성
- metrics-server 설치
- HPA 설치
[ Cluster AutoScaler 설치 ]
- Cluster Autoscaler 관련 링크
1. Policy 생성
1-1. policy yaml 생성
- Cluster Autoscaler가 IAM 역할을 사용할 수 있도록 정책 생성
- my-cluster 의 정보에는 EKS cluster 정보 기입 : prod-xxx-eks
vi cluster-autoscaler-policy.json
{
"Version": "2012-10-17",
"Statement": [
{
"Sid": "VisualEditor0",
"Effect": "Allow",
"Action": [
"autoscaling:SetDesiredCapacity",
"autoscaling:TerminateInstanceInAutoScalingGroup"
],
"Resource": "*",
"Condition": {
"StringEquals": {
"aws:ResourceTag/k8s.io/cluster-autoscaler/my-cluster": "owned"
}
}
},
{
"Sid": "VisualEditor1",
"Effect": "Allow",
"Action": [
"autoscaling:DescribeAutoScalingInstances",
"autoscaling:DescribeAutoScalingGroups",
"ec2:DescribeLaunchTemplateVersions",
"ec2:DescribeInstanceTypes",
"autoscaling:DescribeTags",
"autoscaling:DescribeLaunchConfigurations"
],
"Resource": "*"
}
]
}
1-2. policy 배포
- 위에서 생성한 policy yaml 배포
aws iam create-policy \
--policy-name AmazonEKSClusterAutoscalerPolicy \
--policy-document file://cluster-autoscaler-policy.json
2. Role 생성
2-1. Role 생성

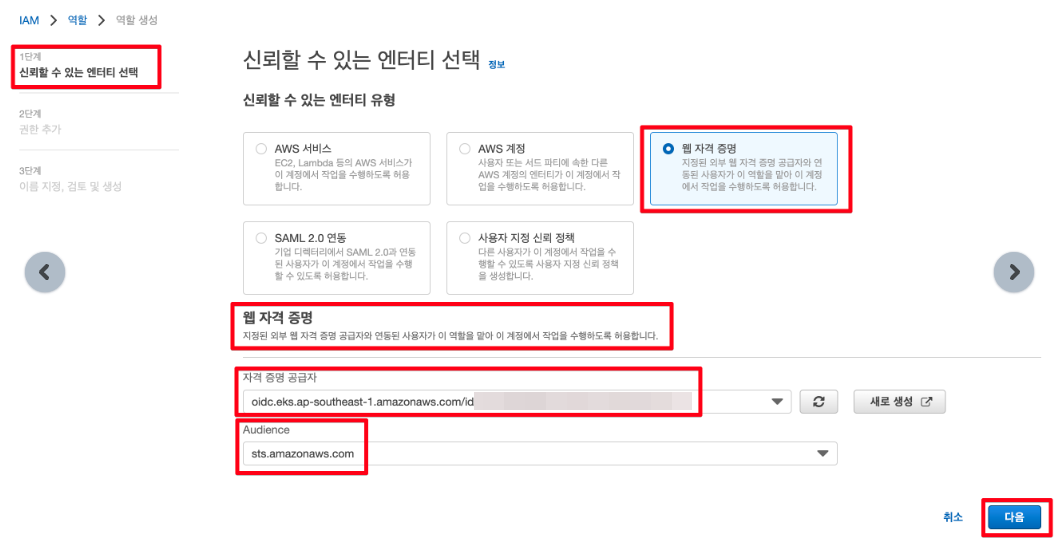

1. https://console.aws.amazon.com/iam/에서 IAM 콘솔을 엽니다.
2. 왼쪽 탐색 창에서 역할(Roles)을 선택합니다. 그런 다음 역할 생성(Create role)을 선택합니다.
3. 신뢰할 수 있는 엔터티 유형(Trusted entity type) 섹션에서 웹 자격 증명(Web identity)을 선택합니다.
웹 자격 증명(Web identity) 섹션에서:
- 보안 인증 공급자의 경우 클러스터에 대해 OpenID Connect 공급자 URL(provider URL)을 선택합니다(Amazon EKS의 클러스터 개요(Overview) 탭에 표시된 대로).
- 대상(Audience)에서 sts.amazonaws.com을 입력합니다.
- 다음(Next)을 선택합니다.
4. 필터 정책(Filter policies) 상자에 AmazonEKSClusterAutoscalerPolicy를 입력합니다. 그런 다음 검색에 반환된 정책 이름 왼쪽에 있는 확인란을 선택합니다.
다음(Next)을 선택합니다.
5. 역할 이름(Role name)에 역할의 고유한 이름(예: AmazonEKSClusterAutoscalerRole)을 입력합니다.
설명(Description)에서 Amazon EKS - Cluster autoscaler role과 같은 설명 텍스트를 입력합니다.
역할 생성(Create role)을 선택합니다.
6. 역할을 생성한 후 편집할 수 있도록 콘솔에서 이 역할을 선택하여 엽니다.
신뢰 관계(Trust relationships) 탭을 선택한 후 신뢰 정책 편집(Edit trust policy)을 선택합니다.
""oidc.eks.ap-southeast-1.amazonaws.com/id/xxxx:sub": "system:serviceaccount:kube-system:cluster-autoscaler"" 내용 추가
3. Cluster Autoscaler 배포
3-1. Cluster Autoscaler yaml 다운로드
curl -o cluster-autoscaler-autodiscover.yaml https://raw.githubusercontent.com/kubernetes/autoscaler/master/cluster-autoscaler/cloudprovider/aws/examples/cluster-autoscaler-autodiscover.yaml
3-2. Cluster Autoscaler yaml 수정
- arn:aws:iam::<YOUR Account ID>:role/AmazonEKSClusterAutoscalerRole을 Account ID 수정합니다
- <YOUR CLUSTER NAME>을 클러스터 이름으로 바꿉니다.
vi cluster-autoscaler-autodiscover.yaml
metadata:
annotations:
eks.amazonaws.com/role-arn: arn:aws:iam::xxx:role/AmazonEKSClusterAutoscalerRole
- --node-group-auto-discovery=asg:tag=k8s.io/cluster-autoscaler/enabled,k8s.io/cluster-autoscaler/prod-xxx-eks
3-3. Cluster Autoscaler 배포
kubectl apply -f cluster-autoscaler-autodiscover.yaml -n kube-system
serviceaccount/cluster-autoscaler created
clusterrole.rbac.authorization.k8s.io/cluster-autoscaler created
role.rbac.authorization.k8s.io/cluster-autoscaler created
clusterrolebinding.rbac.authorization.k8s.io/cluster-autoscaler created
rolebinding.rbac.authorization.k8s.io/cluster-autoscaler created
deployment.apps/cluster-autoscaler created
4. Cluster Autoscaler 옵션 수정
4-1. 서비스 계정에 주석을 설정
- AWS IAM Role 권한을 SA(ServiceAccount)에 설정
- 이전에 생성한 IAM 역할의 ARN을 사용하여 cluster-autoscaler 서비스 계정에 주석을 지정합니다. example values를 고유한 값으로 바꿉니다
kubectl annotate serviceaccount cluster-autoscaler \
-n kube-system \
eks.amazonaws.com/role-arn=arn:aws:iam::ACCOUNT_ID:role/AmazonEKSClusterAutoscalerRole
4-2. deployment에 주석을 설정
- safe-to-evict 옵션 : 실행 중인 POD가 있으면 WorkerNode를 제거를 방지
kubectl patch deployment cluster-autoscaler \
-n kube-system \
-p '{"spec":{"template":{"metadata":{"annotations":{"cluster-autoscaler.kubernetes.io/safe-to-evict": "false"}}}}}'
4-3. deployment에 옵션 설정
- --balance-similar-node-groups
- 모든 가용 영역에서 사용 가능한 컴퓨팅이 충분한지 확인
- --skip-nodes-with-system-pods=false
- kube-system에서 사용하는 pod가 있으면 노드를 삭제하지 않는다.
- DeamonSet 또는 mirror pod 제외
- default True
kubectl edit deploy cluster-autoscaler -n kube-system
4-4. deployment에 image 옵션 설정
- Cluster Autoscaler Image 버전은 “v1.22.2” 설정
- https://github.com/kubernetes/autoscaler/releases?q=1.23&expanded=true
kubectl edit deploy cluster-autoscaler -n kube-system
image: k8s.gcr.io/autoscaling/cluster-autoscaler:v1.22.2
5. Cluster Autoscaler 설치 확인
- Cluster Autoscaler Log 확인
kubectl -n kube-system logs -f deployment.apps/cluster-autoscaler
Cluster AutoScaler 테스트
- 작업 준비
- EKS WorkerNode ASG 셋팅
- (MAX 4 / MIN 2 / Desired 2)
- EKS WorkerNode ASG 셋팅
aws autoscaling describe-auto-scaling-groups --query "AutoScalingGroups[? Tags[? (Key=='eks:cluster-name') && Value=='prod-xxx-eks']].[AutoScalingGroupName, MinSize,MaxSize,DesiredCapacity]" --output table
1. pod 배포
- web pod yaml 생성
vi php-apache.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: php-apache
spec:
selector:
matchLabels:
run: php-apache
replicas: 1
template:
metadata:
labels:
run: php-apache
spec:
containers:
- name: php-apache
image: registry.k8s.io/hpa-example
ports:
- containerPort: 80
resources:
limits:
cpu: 500m
requests:
cpu: 200m
nodeSelector:
nodegroupname: test-ng
---
apiVersion: v1
kind: Service
metadata:
name: php-apache
labels:
run: php-apache
spec:
ports:
- port: 80
selector:
run: php-apache
---
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
name: php-apache
namespace: dw
spec:
scaleTargetRef:
apiVersion: apps/v1
kind: Deployment
name: php-apache
minReplicas: 1
maxReplicas: 10
metrics:
- type: Resource
resource:
name: cpu
target:
type: Utilization
averageUtilization: 50
- web pod 배포
kubectl apply -f php-apache.yaml -n dw
- web pod, hpa 배포 확인
watch "kubectl get pod,hpa -n dw; echo; echo ; kubectl top pod -n dw; echo ;echo; aws autoscaling describe-auto-scaling-groups --query \"AutoScalingGroups[? Tags[? (Key=='eks:cluster-name') && Value=='prod-xxx-eks']].[AutoScalingGroupName, MinSize,MaxSize,DesiredCapacity]\" --output table"
2. 부하 테스트
- wget 부하 테스트
kubectl run -i -n dw \
--tty load-generator \
--rm --image=busybox \
--restart=Never \
-- /bin/sh -c "while sleep 0.01; do wget -q -O- http://php-apache; done"
3. Pod Pending 확인
- pod pending 확인
kubectl get pod -n dw
pod/php-apache-5f8766dbcb-59jwx 0/1 Pending 0 9s
pod/php-apache-5f8766dbcb-5mzsv 0/1 Pending 0 9s
- pod event 확인
- 0/8 nodes are available: 2 Insufficient cpu, 6 node(s) didn't match Pod's node affinity/selector.
- 사용가능한 노드 (0/8) 8개중 0개, 2개 노드는 cpu 부족으로 배포 불가능.
- pod triggered scale-up: [{prod-xxx-eks-test-node-group-xxx 2->3 (max: 4)}]
- cluster-autoscaler가 pod 리소스 부족 트리거 감지
- web POD가 배포된 WorkerNode(test-ng)의 개수 2 -> 3개로 증설
- 0/8 nodes are available: 2 Insufficient cpu, 6 node(s) didn't match Pod's node affinity/selector.
kubectl describe pod/php-apache-5f8766dbcb-59jwx -n dw
Type Reason Age From Message
---- ------ ---- ---- -------
Normal TriggeredScaleUp 3m11s cluster-autoscaler pod triggered scale-up: [{prod-xxx-eks-test-node-group-xxx 2->3 (max: 4)}]
Warning FailedScheduling 2m12s (x2 over 3m21s) default-scheduler 0/8 nodes are available: 2 Insufficient cpu, 6 node(s) didn't match Pod's node affinity/selector.kubectl get ev -n dw |grep pod/php-apache-5f8766dbcb-59jwx
13m Warning FailedScheduling pod/php-apache-5f8766dbcb-59jwx 0/8 nodes are available: 2 Insufficient cpu, 6 node(s) didn't match Pod's node affinity/selector.
14m Normal TriggeredScaleUp pod/php-apache-5f8766dbcb-59jwx pod triggered scale-up: [{prod-xxx-eks-test-node-group-xxx 2->3 (max: 4)}]
4. WorkerNode 증가
- ASG 정보 보기
aws autoscaling describe-auto-scaling-groups --query "AutoScalingGroups[? Tags[? (Key=='eks:cluster-name') && Value=='prod-xxx-eks']].[AutoScalingGroupName, MinSize,MaxSize,DesiredCapacity]" --output table
----------------------------------------------------------------------------------------------
| DescribeAutoScalingGroups |
+-----------------------------------------------------------------------------+----+----+----+
| eks-prod-xxx-eks-app-node-group-xxx | 3 | 3 | 3 |
| eks-prod-xxx-eks-infra-node-group-xxx | 3 | 3 | 3 |
| eks-prod-xxx-eks-test-node-group-xxx | 2 | 4 | 3 |
+-----------------------------------------------------------------------------+----+----+----+
kubectl get no --show-labels |grep test-ng |awk '{print $1,$2,$3,$4}'
ip-xxx.ap-southeast-1.compute.internal Ready <none> 15m
ip-xxx.ap-southeast-1.compute.internal Ready <none> 3h31m
ip-xxx.ap-southeast-1.compute.internal Ready <none> 4h9m
- pod 배포 완료
- Cluster AutoScaler가 WorkerNode 증설
- 리소스 부족으로 Pending된 POD 배포 완료
kubectl describe pod/php-apache-5f8766dbcb-59jwx -n dw
Normal SandboxChanged 42s (x12 over 72s) kubelet Pod sandbox changed, it will be killed and re-created.
Normal Pulling 41s kubelet Pulling image "registry.k8s.io/hpa-example"kubectl get ev -n dw |grep pod/php-apache-5f8766dbcb-59jwx
11m Normal Pulling pod/php-apache-5f8766dbcb-59jwx Pulling image "registry.k8s.io/hpa-example"
Cluster Autoscaler 정리
WorkerNode 증가
- WorkerNode 증가 확인
- POD Pending 후 Cluster Autoscaler가 바로 감지함 (10초 단위로 체크)
- Cluster Autoscaler가 WorkerNode 증설
- EC2 증가 → EKS WorkerNode 참여 → POD Recreate
- 4분 소요, EC2 타입 및 POD에 따라서 더 오래 걸릴 수 있음
WorkerNode 축소
- WorkerNode 축소 확인
- WorkerNode 10분 후 축소
node 이벤트 정보
- Cluster Autoscaler가 WokerNode를 삭제
kubectl describe node ip-xxx.ap-southeast-1.compute.internal
Type Reason Age From Message
---- ------ ---- ---- -------
Normal ScaleDown 2s cluster-autoscaler node removed by cluster autoscaler
Cluster Autoscaler 로그 정보
- 사용하지 않는 WokerNode를 10분 대기 후 삭제
kubectl logs cluster-autoscaler-7f467f7c8b-6nmjf -n kube-system
I1014 10:01:52.850847 1 scale_down.go:448] Node ip-10-223-69-47.ap-southeast-1.compute.internal - cpu utilization 0.164894
I1014 10:01:52.851457 1 cluster.go:345] Pod dw/php-apache-5f8766dbcb-g7r26 can be moved to ip-10-223-69-47.ap-southeast-1.compute.internal
I1014 10:01:52.851587 1 static_autoscaler.go:510] ip-10-223-69-47.ap-southeast-1.compute.internal is unneeded since 2022-10-14 09:51:47.768395971 +0000 UTC m=+24420.518339893 duration 10m4.880789629s
I1014 10:01:52.851799 1 scale_down.go:829] ip-10-223-69-47.ap-southeast-1.compute.internal was unneeded for 10m4.880789629s
I1014 10:01:52.851858 1 scale_down.go:1104] Scale-down: removing empty node ip-10-223-69-47.ap-southeast-1.compute.internal
I1014 10:01:52.852216 1 event_sink_logging_wrapper.go:48] Event(v1.ObjectReference{Kind:"ConfigMap", Namespace:"kube-system", Name:"cluster-autoscaler-status", UID:"d1fef2a9-fce5-45de-83a7-a8a2c2cf133d", APIVersion:"v1", ResourceVersion:"28608753", FieldPath:""}): type: 'Normal' reason: 'ScaleDownEmpty' Scale-down: removing empty node ip-10-223-69-47.ap-southeast-1.compute.internal
I1014 10:01:52.878177 1 delete.go:103] Successfully added ToBeDeletedTaint on node ip-10-223-69-47.ap-southeast-1.compute.internal
I1014 10:01:53.226093 1 event_sink_logging_wrapper.go:48] Event(v1.ObjectReference{Kind:"Node", Namespace:"", Name:"ip-10-223-69-47.ap-southeast-1.compute.internal", UID:"67a630b6-eeae-400d-ae7e-3729132ce21d", APIVersion:"v1", ResourceVersion:"28607260", FieldPath:""}): type: 'Normal' reason: 'ScaleDown' node removed by cluster autoscaler
옵션
--scale-down-delay-after-add
--scale-down-delay-after-delete
--scale-down-delay-after-failure
--scale-down-delay-after-add=5m
